Installera jordfelsbrytare i din elcentral

Vad är en jordfelsbrytare och hur fungerar den?

En jordfelsbrytare, eller JFB som den också kallas, är en säkerhetsanordning som kompletterar de vanliga säkringarna i en elcentral. Den bryter strömmen när den upptäcker att elektricitet läcker till jord, alltså när strömmen tar en annan väg än den ska genom neutralledaren. Det här skyddet förhindrar både elstötar och potentiella bränder genom att bryta strömmen.

Jordfelsbrytaren fungerar genom att ständigt jämföra den ström som går ut genom fasledaren med den som kommer tillbaka via neutralledaren. I ett helt felfritt system är dessa lika stora. Men så fort det uppstår en obalans på 30 mA eller mer, exempelvis om någon rör vid en strömförande kabel eller om en apparat har ett isolationsfel, löser JFB:n ut automatiskt. Det går snabbt, max 300 ms vid 1× märkström (30 mA) eller 40 ms vid 5× märkström.

Men det finns olika standarder som gäller i olika fall. 30 mA är standard för personskydd. För brandskydd kan man installera en jordfelsbrytare med högre märkström, upp till 300 mA. Den ger inte tillräckligt skydd för person, men bryter vid grova fel och minskar risken för elbränder genom att upptäcka större läckströmmar i installationen.

Observera, en JFB skyddar inte vid PEN-avbrott eller beröring av två aktiva ledare.

Tekniken som får jordfelsbrytaren att fungera som den ska

Installationen innebär att brytaren kopplas in i elcentralen för att övervaka elsystemet. Inne i jordfelsbrytaren sitter en transformator som mäter strömskillnaden.

När skillnaden överstiger tröskelvärdet aktiveras en brytare som öppnar kretsen blixtsnabbt. Det är snabbt nog att stoppa en farlig strömgenomgång genom kroppen och skyddar alla som rör sig i ditt hem.

Moderna elektroniska modeller kan reagera ännu snabbare och vissa kan till och med fjärrövervakas. Efter att JFB:n har löst ut måste den återställas manuellt – eller automatiskt om du har en sådan modell. Testknappen på framsidan simulerar en liten läckström så att du kan kontrollera att enheten fungerar som den ska.

Vad finns det för olika typer av jordfelsbrytare?

Det finns tre huvudtyper av jordfelsbrytare:

• Typ AC: Den äldsta typen som hanterar vanlig växelström i äldre installationer. Typ AC får inte användas i nya installationer enligt Handbok 444 från Svensk Elstandard, SEK.

• Typ A: Hanterar både växelström och pulserande likström. Standard i moderna bostäder idag. Typ A tillsammans med DC-övervakning (≥6 mA) är tillåtet för laddboxar.

• Typ B: Hanterar även ren likström. Behövs för laddboxar till elbilar och vissa solcellssystem ifall DC-övervakning saknas.

Alla jordfelsbrytare bygger på samma grundprincip, de ska snabbt bryta strömmen vid obalans. Men de är anpassade för olika typer av elektronik och apparater.

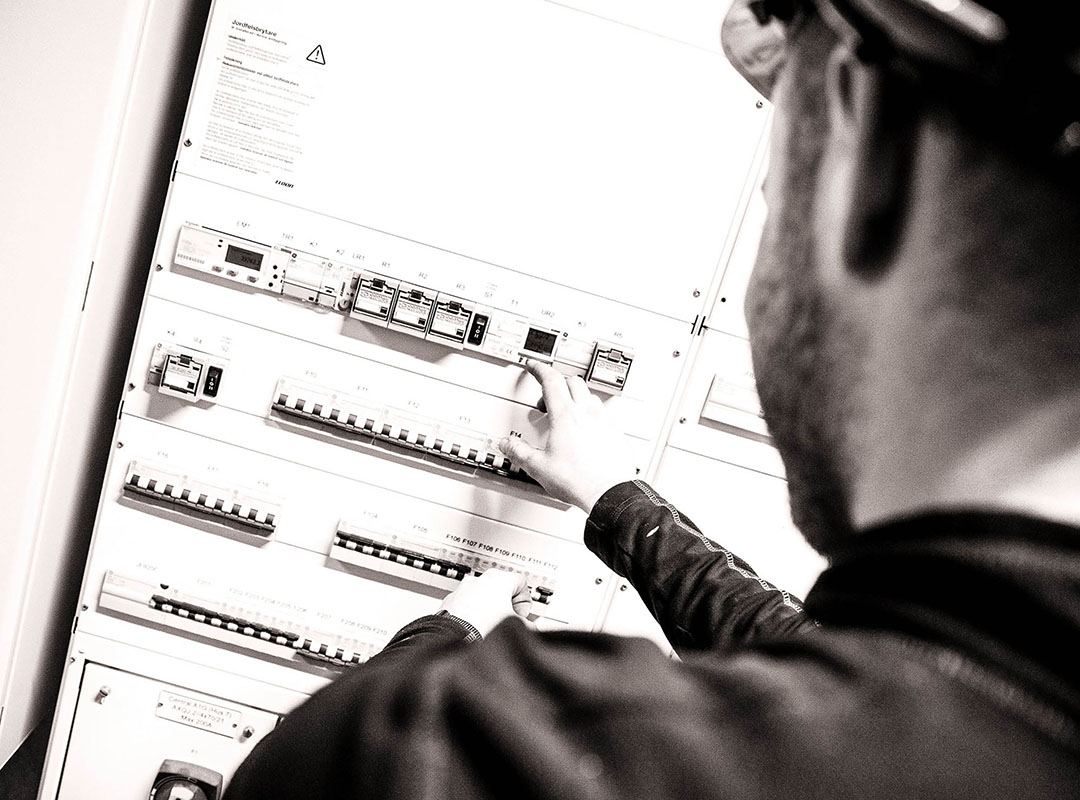

Hur testar jag att min jordfelsbrytare fungerar som den ska?

Jordfelsbrytaren har en inbyggd testknapp – ofta märkt med "T" eller "Test". När du trycker på den simulerar den en liten felström. Jordfelsbrytaren ska då slå ifrån direkt, inom en bråkdels sekund. Hör du ett klick och försvinner strömmen betyder det att allt fungerar som det ska.

Om inget händer när du trycker kan det vara ett tecken på att jordfelsbrytaren är defekt eller att något är fel i installationen. Då ska du kontakta en elektriker.

Hur ofta ska jag testa min jordfelsbrytare?

Viktigt! Ta som vana att testa jordfelsbrytaren två gånger per år – gärna en gång på våren och en gång på hösten. Testet tar bara någon sekund men kan rädda liv.

En regelbunden testning visar om brytaren behåller sin känslighet. Om den börjar lösa ut utan belastning kan det vara ett tecken på jordfel i kretsen eller att enheten börjar bli gammal och bör bytas ut.

För en mer exakt kontroll kan en elektriker använda ett speciellt mätinstrument som stegvis ökar strömmen tills enheten löser ut. Enligt standarden ska en JFB lösa ut mellan 50 % och 100 % av sin märkström, alltså mellan 15–30 mA för en 30 mA-brytare. Det ger en kvantitativ bekräftelse på att allt fungerar inom tekniska gränser.

Säkerhetskrav du behöver känna till

Elinstallationer i Sverige regleras av Elsäkerhetsverket. Det finns tydliga säkerhetskrav för jordfelsbrytare i Sverige:

• Personskydd: Högst 30 mA märkutlösningsström

• Brandskydd: Högst 300 mA märkutlösningsström

• Huvudledningen: Typ S med tidsfördröjt frånslag och märkström på högst 300 mA. Typ S används endast för selektivitet i större anläggningar, inte som normallösning i villor.

• Enskilda kretsar: Typ A eller B med märkström på högst 30 mA

En tumregel är att den totala läckströmmen från alla anslutna apparater får vara högst en tredjedel av jordfelsbrytarens märkström. Det ger lite marginal så att den inte löser ut i onödan.

Om du installerar jordfelsbrytare i fuktiga, dammiga eller kalla miljöer behöver den sitta i en kapsling med hög skyddsklass. Funktionstest bör då göras ännu oftare – minst var sjätte månad – för att säkerställa att mekanismen inte påverkas av miljön.

Installation av jordfelsbrytare i 5 steg

Installation av jordfelsbrytare måste alltid utföras av en behörig elektriker. Det är både ett lagkrav och en säkerhetsfråga. Så här går det till:

• Planering och projektering: Elektrikern kartlägger elanläggningen, bestämmer var jordfelsbrytaren ska sitta i elcentralen och väljer rätt typ (A, B eller AC) samt rätt märkström (30 mA för personskydd, 300 mA för brandskydd).
• Strömavbrott och säkerhet: Innan arbetet börjar stängs huvudströmbrytaren av och elcentralen görs spänningsfri. Elektrikern kontrollerar med en spänningsprovare att ingen spänning finns kvar på någon ledning.
• Montering av jordfelsbrytaren: Den valda JFB-modulen installeras på en fri plats i elcentralen. Fas- och neutralledare dras genom jordfelsbrytarens strömtransformator, medan jordningsledaren kopplas separat. Alla anslutningar dras åt ordentligt med rätt skruvmoment.
• Kontroll och test: Efter installationen testar elektrikern funktionen enligt lagstadgat egenkontrollprogram. Testknappen trycks in för att simulera en felström och JFB:n ska lösa ut direkt. Eventuella problem åtgärdas på plats.

Vad kostar det att installera en jordfelsbrytare?

I Sverige kostar en komplett installation av jordfelsbrytare i ett privathem vanligtvis mellan 2 000–5 000 kr. Priset varierar beroende på:

• Typ av jordfelsbrytare: Personskydd 30 mA eller brandskydd 300 mA? Är det Typ A, B eller AC?
• Arbetstid: En certifierad elektriker behöver ofta 1–3 timmar för en enkel installation. Extra tid kan behövas om det finns äldre centraler eller jordfel att åtgärda.
• Material: Själva JFB-modulen, kapsling och eventuell extra kabel kostar tillsammans runt 500–1 000 kr beroende på typ och fabrikat.

Sammanlagt landar en grundläggande installation på cirka 2 000–3 000 kr, medan mer komplexa projekt eller byte till en högre klass (typ B för laddbox) kan kosta mer. Det är möjligt att använda ROT-avdrag för att minska arbetskostnaden med 30%.

Att anlita en elektriker från ett auktoriserat installationsföretag är inte bara ett lagkrav. Genom att installera jordfelsbrytare i ert hem ger du familjen det skydd ni förtjänar.

​

FAQ: Vanliga frågor om jordfelsbrytare

Får man installera en jordfelsbrytare själv?

En fast jordfelsbrytare får endast installeras av en elektriker från ett auktoriserat och registrerat elinstallationsföretag enligt Elsäkerhetsverket. Privatpersoner får däremot använda portabla jordfelsbrytare som kopplas direkt i vägguttag. Syftet är att säkerställa att installationen uppfyller starkströmsföreskrifterna och inte orsakar elchock eller brandrisk.

När är det krav att montera in en jordfelsbrytare?

Jordfelsbrytare är krav i alla nya bostäder, skolor och liknande byggnader sedan år 2000. Kravet gäller också vid ombyggnad, tillbyggnad eller nya eluttag. Alla uttag upp till 32 ampere som används av lekmän ska skyddas. I äldre bostäder är det inte lagkrav men starkt rekommenderat för personsäkerhet.

Måste man ha jordade uttag om man har jordfelsbrytare?

Nej, jordfelsbrytare fungerar både med jordade och ojordade uttag. Den bryter strömmen vid läckage oavsett jordning. Jordade uttag ger dock extra skydd genom att leda bort felström, särskilt i fuktiga miljöer. I nyare bostäder krävs jordade uttag, men äldre hem kan tryggas med jordfelsbrytare även utan jordning.

Hur lång tid tar det att installera en jordfelsbrytare?

Att installera en jordfelsbrytare tar normalt 1–3 timmar för en behörig elektriker. Tiden beror på elcentralens skick och om plats eller kompletterande kapsling krävs. Arbetet omfattar inkoppling, funktionskontroll och dokumentation. I moderna centraler går installationen snabbare än i äldre proppskåp.

Kan jag använda en portabel jordfelsbrytare istället?

Bärbara JFB kräver ingen installation och kan hanteras av privatpersoner, medan en fast monterad JFB ger ett mer heltäckande skydd.

Vad händer om man inte har jordfelsbrytare?

Utan jordfelsbrytare ökar risken för elstötar och elbränder eftersom vanliga säkringar inte reagerar på små läckströmmar. En jordfelsbrytare bryter strömmen vid fel inom millisekunder och förhindrar skador. Avsaknad av skydd kan leda till personskador, brandrisk och i vissa fall försämrad försäkringsersättning.
